Denne veiledningen hjelper deg med å installere ditt nye AVM5447 enkelt og korrekt.

Hva du trenger:

• Et kamera
• Torx-meisel (inkludert i pakken)
• Skruer inkl. o-ringer (inkludert i pakken)
• Nettverkskabel for tilkobling til NVR eller nettverk

Kameratilkoblinger

Farge	Type	Beskrivelse av nettstedet
Hvit (stor)	RJ45	Nettverkstilkobling
White (liten)	DC 12 V	Brukes bare hvis PoE ikke er tilgjengelig
Grønn kontakt	Lyd ut	For høyttalere
Blå kontakt	Lyd i	For mikrofon
Lila	Alarm ut	Utgående alarmsignal
Blå	Alarm i	Innkommende alarmsignal
Orange	Tilbakestilling	For gjenoppretting av kameraer
Svart (2 stk)	GND	Jorden

Trinn 1. Åpne kamerahuset

Skru ut de tre torx-skruene med den medfølgende torx-nøkkelen, og løft kamerahuset forsiktig av.

Trinn 2: Fest kameraet

• Hvis du har kjøpt et ekstra feste, kan du bruke veiledningen som fulgte med festet.
• Sørg for at o-ringen sitter på skruen. Smør gjerne litt fett på o-ringene for optimal tetthet.
• Fest kameraet med skruer og plugger hvis veggmaterialet krever det.

Trinn 3. Koble kameraet til nettverket

• Koble nettverkskabelen til kameraet og eventuelt strømforsyningen hvis PoE ikke brukes.

MERK: Ikke koble til strømadapteren/12V hvis du bruker PoE via nettverkskabelen. Det kan skade kameraet!

• Koble eventuelt til en sensor via "Alarm in" og "GND". Se separat veiledning for tilkobling av IR-detektor.
• Plasser kontaktene i en IP66-klassifisert koblingsboks hvis installasjonen er utendørs.

Trinn 4. Juster kameraet

For å få best mulig kameratilpasning anbefales det å ha kameraet koblet til internett (via NVR eller direkte til ruteren) og koble bildet til smarttelefonen din. Se denne veiledningen om hvordan du kobler systemet til smarttelefonen. Kameraet kan justeres i tre dimensjoner for perfekt innretting mot den overflaten du ønsker å se.

• For å rotere kameraet løsner du de fire skruene et par omdreininger og roterer kamerahuset forsiktig som vist.

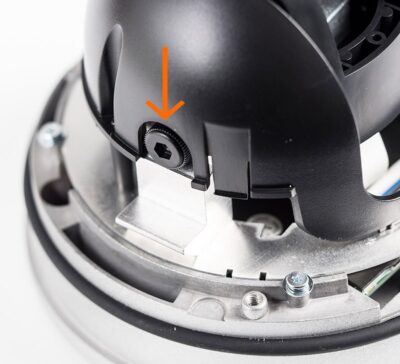

• Løsne skruen i henhold til pilen (det er en annen på den andre siden av kamerahuset), og vipp kameraet til ønsket vinkel.

Tips: Legg merke til den optimale vippevinkelen du nettopp har stilt inn, da huset kanskje må vippes ytterligere.

• Hvis du er fornøyd med orienteringen av bildet, kan du gå rett til trinn 5.

Det krever litt finesse å vinkle kameraet, og det er vanligvis bare nødvendig å være forsiktig hvis kameraet er montert på en skrå flate.

• Start med å løsne skruene som vist.

• Løft av det svarte plastdekselet og vipp kamerahuset forover.

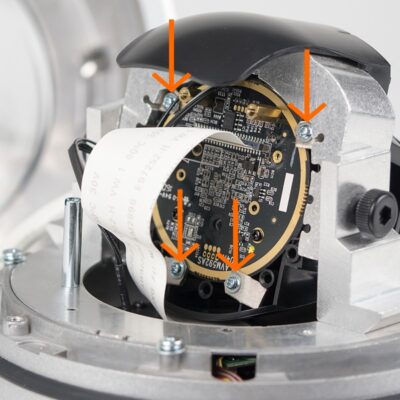

• Løsne de fire stjernekurvene i henhold til pilene omtrent to omdreininger.

• Ta vare på kabler og følsomme komponenter, og roter kamerahuset forsiktig til ønsket vinkel ved hjelp av de to messingpinnene (se pilene).

• Trekk til de fire skruene på kretskortet, sett på det svarte plastdekselet og fest de to skruene.

Trinn 5. Sett sammen kameraet igjen

• Kontroller at gummipakningen er riktig montert, som vist med pilen på bildet over. Feil montering kan føre til fukt/mugg i kameraet.

• Sett forsiktig på kamerahuset og skru inn de tre torx-skruene.
