Dette er en veiledning i hvordan du fysisk installerer Redwall SIP-3020 IR-detektoren og kobler den til IP-kameraet ditt.

Hva du trenger:

• IR-detektor
• Kabel for signal og strøm (inkludert i leveransen)
• Sugar Bite
• Strømadapter (12 V DC)

Trinn 1. Fest IR-detektoren og koble til kabler

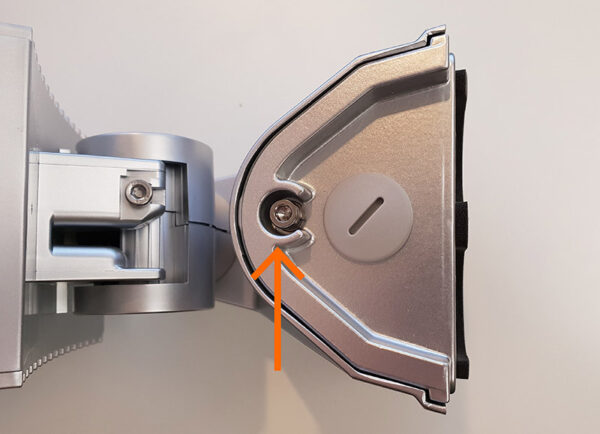

• Skru ut skruen under det innebygde veggfestet og brett ut "veggdelen".

• Fest "veggdelen" til veggen med de to medfølgende skruene. Vi anbefaler en høyde på 3-4 meter over bakken for best mulig resultat. Detektoren kan henges opp på en krok på "veggdelen" for enklere håndtering.

• Tre den medfølgende 4-lederkabelen gjennom en kabelgjennomføring på bunnen eller
  gjennom et av hullene på baksiden hvis du har mulighet til det.
• Koble grønn og gul ledning til N.C.
• Koble den røde ledningen til "+" og den svarte ledningen til "-".

• Stram til kabelgjennomføringen.
• Heng opp "detektordelen" og skru deretter inn skruen igjen.

Trinn 2. Koble til strøm og IP-kamera

• Koble signalledningene fra IR-detektoren til kameraets "ALARM IN" og "GND" ved hjelp av en sukkerbit.
• Koble strøm (12 V DC) fra den medfølgende strømadapteren til detektoren ved hjelp av en sukkerbit. Koble rød til rød og svart til svart.

• Værsikre tilkoblingene i en egnet koblingsboks.

Trinn 3: Juster detektoren

• Rett detektoren mot området du ønsker å detektere bevegelse fra, ved å løsne skruene i "dreiepunktene", justere og deretter stramme skruene igjen.

Trinn 4. Test detektoren

• Sørg for at detektoren er koblet til strøm og kameraet (kameraet bør være koblet til via EagleEyes-appen og ha "Guard" aktivert).
• Gå foran detektoren i området du ønsker å holde øye med, og hvis du får en alarm på telefonen, fungerer alt som det skal.
